Finition Façade • Sortie Ventouse Courte Jeremias Gamme Twin Biomass

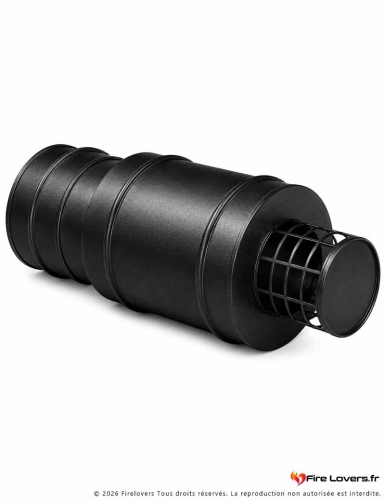

TERMINAL HORIZONTAL COURT TWIN BIOMASS
La solution compacte et esthétique pour vos sorties murales directes. Ce terminal horizontal court Jeremias Twin Biomass (Ø 80/125 mm) est spécialement dimensionné pour les traversées de parois standard. Conçu d'un seul bloc, il assure l'expulsion frontale des fumées et l'aspiration de l'air comburant des poêles à granulés étanches (Zone 3). Son format optimisé garantit une intégration discrète sur votre façade extérieure tout en éliminant les débords superflus.
Format
Compact / Court
Idéal cloisons standard
Calibre Ligne
80/125 | 100/150
Standard poêle à pellets
Structure Inox
316 / 304
Haute immunité acide
Finition
Noir Mat
Laquage architectural
Aéraulique maîtrisée et compacité : Ce modèle court conserve les propriétés techniques haut de gamme de la ligne concentrique Jeremias. Le nez du terminal intègre un cône de projection qui sépare physiquement le flux des fumées et l'aspiration périphérique d'air frais, ce qui évite tout dysfonctionnement ou décollement de flamme lié aux rafales de vent de face.
Terminal concentrique court monolithique • Grille pare-nuisibles intégrée • Peinture époxy Noir Mat haute tenue thermique
Les avantages du terminal horizontal court
Discrétion en façade et étanchéité certifiée
Encombrement Réduit
• Esthétique épurée : Sa faible longueur limite le débord sur le mur extérieur, idéal pour les espaces restreints ou les passages étroits à l'extérieur.
• Prêt à poser : Aucune modification structurelle requise lors de l'installation.
Nez Technique Anti-Recyclage
• Flux indépendants : Éjecte les résidus de combustion vers l'avant tout en captant l'air comburant en retrait.
• Protection mécanique : Grille robuste intégrée faisant barrière aux oiseaux et aux rongeurs sans brider le tirage.
Robustesse Jeremias
• Paroi intérieure Inox 316 : Épaisseur 0,4 mm à haute résistance face aux attaques acides des condensats.
• Paroi extérieure Inox 304 : Épaisseur 0,4 mm laquée Noir Mat, résistante aux intempéries et aux rayonnements UV.
Haut Niveau d'Étanchéité P1
• Sécurité garantie : Conception monolithique d'usine maintenant une étanchéité mécanique constante sous pression positive.
• Assemblage simple : Intégration directe par emboîtement mâle/femelle sécurisé avec les conduits Twin Biomass.
Ce terminal horizontal n'est PAS le bon choix si…
• L'épaisseur totale de votre paroi (maçonnerie + isolation extérieure type ITE) exige la longueur d'un modèle long pour traverser le mur en toute sécurité.
• Votre appareil requiert une évacuation verticale en toiture (Zone 1 ou Zone 2).
• Le diamètre de raccordement concentrique de votre poêle est de calibre Ø 100/150 mm.
• Votre poêle à granulés n'est pas certifié étanche par un avis technique, rendant la configuration en ventouse murale interdite.
Spécifications techniques
• Référence Produit : A2KBN36C0080
• Désignation : Terminal horizontal court pour conduit coaxial étanche
• Gamme de compatibilité : Jeremias Twin Biomass
• Diamètre nominal : Ø 80/125 mm
• Conduit de fumées (intérieur) : Ø 80 mm (Inox 316 - Épaisseur 0.4 mm)
• Conduit d'air (extérieur) : Ø 125 mm (Inox 304 - Épaisseur 0.4 mm)
• Finition de surface : Laquage peinture époxy thermodurcissable Noir Mat
• Configuration : Modèle fixe court d'usine (non recoupable, ajustement à faire en amont si nécessaire via des éléments télescopiques)
• Inclus : Nez aéraulique brise-vent et grille inox pare-insectes/pare-rongeurs intégrée
Questions fréquentes • TERMINAL HORIZONTAL COURT Ø 80/125
Peut-on recouper ou modifier la longueur de ce terminal court ?+
Non, ce modèle compact possède une structure fixe d'usine et ne doit pas être découpé. Toute modification manuelle compromettrait l'alignement mécanique et l'étanchéité de la lame d'air ou du conduit de fumées, annulant sa certification de classe P1. Pour compenser ou ajuster les distances à l'intérieur de la pièce, il convient d'installer un élément réglable (télescopique) ou des rallonges de longueurs standard en amont du terminal.
Quelle est la règle d'inclinaison pour ce terminal horizontal court ?+
Conformément aux préconisations des Avis Techniques et du NF DTU 24.1, la traversée horizontale doit être installée avec une légère pente montante (généralement de 3% à 5%) depuis l'extérieur vers l'intérieur. Cette inclinaison technique est indispensable pour empêcher les eaux pluviales de ruisseler vers l'appareil et garantir la bonne gestion des éventuels condensats.
Est-il compatible avec des systèmes coaxiaux d'autres marques ?+
Ce terminal dispose de l'emboîtement technique exclusif à la gamme Jeremias Twin Biomass. Afin de préserver l'étanchéité mécanique de classe P1 et la conformité de l'installation sous pression positive, il est fortement recommandé de le coupler uniquement avec les conduits de la même gamme. L'adaptation sur un système tiers requiert l'usage d'un raccord d'union spécifique certifié.
Validation technique avant achat
Le choix d'un raccordement mural en ventouse (Zone 3) impose le respect rigoureux de distances de sécurité. Notre équipe valide avec vous la conformité de l'emplacement de débouché : distances obligatoires par rapport aux fenêtres, portes, angles de murs et limites séparatives.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Afin de garantir une finition visuelle impeccable tout en coupant les ponts thermiques, pensez à commander des rosaces de propreté intérieures/extérieures adaptées à la gaine externe de 125 mm.
⚠️ Rappel réglementaire : L'implantation d'un débouché de terminal horizontal en façade est strictement encadrée par la réglementation du NF DTU 24.1 ainsi que par les Avis Techniques spécifiques du CSTB. L'axe de votre terminal doit obligatoirement être situé à une hauteur minimale de 2 mètres par rapport au niveau du sol extérieur (sauf cas d'intégration dans une courette avec déflecteur homologué) et respecter un espacement d'au moins 0,40 m de toute partie ouvrante (fenêtres, portes) pour écarter tout risque de retour de monoxyde de carbone ou de gaz brûlés vers l'intérieur.
