Finition Façade • Sortie Ventouse Recoupable Jeremias Gamme Twin Biomass
TERMINAL HORIZONTAL LONG RECOUPABLE TWIN BIOMASS • Ø 80/125 MM
L'ingénierie Jeremias au service des configurations murales exigeantes. Ce terminal horizontal long en diamètre Ø 80/125 mm pour poêles à granulés étanches (Zone 3) se distingue par sa conception unique « recoupable ». Spécialement développé pour s'adapter au millimètre près à l'épaisseur de votre maçonnerie ou de votre isolation thermique par l'extérieur (ITE), il permet un ajustement direct sur chantier tout en préservant l'étanchéité totale du double flux.
Spécificité
Recoupable
Ajustement sur chantier
Diamètre
Ø 80/125
Standard poêle à granulés
Alliage Inox
316 / 304
Haute résistance acide
Design
Noir Mat
Intégration architecturale
Ajustabilité sans faille aéraulique : Ce terminal intègre une géométrie interne coulissante ou recoupable côté raccordement (femelle). Il permet de réduire la longueur globale du composant pour éviter qu'il ne dépasse de façon inesthétique en façade ou dans la pièce. Son nez profilé prévient les phénomènes de décollement de flamme en scindant mécaniquement la zone d'aspiration d'air frais et la zone de projection des fumées.

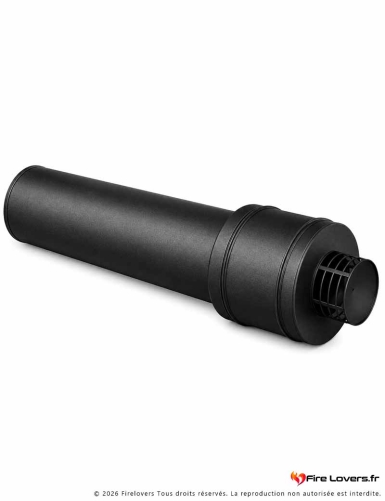

Terminal horizontal long recoupable Jeremias • Grille de protection de nez intégrée • Finition Noir Mat thermo-laquée
Les avantages du terminal horizontal long recoupable
Ajustement millimétrique et certification P1
Longueur Ajustable sur Site
• Adaptabilité maximale : Permet de couper les tubes intérieur et extérieur à la dimension requise pour épouser parfaitement les contraintes de l'épaisseur du mur.
• Esthétique nette : Supprime les débords disgracieux à l'extérieur de l'habitation.
Nez Conique Brise-Vent
• Séparation des flux : Expulse les fumées vers l'avant et aspire l'air en retrait pour éviter tout recyclage des gaz brûlés.
• Protection intégrée : Équipé d'une grille robuste empêchant l'intrusion des oiseaux ou des nuisibles.
Qualité Industrielle Jeremias
• Inox 316 intérieur (0.4 mm) : Résistance totale à la corrosion acide générée par les condensats de granulés.
• Inox 304 extérieur (0.4 mm) : Robustesse mécanique et laquage Noir Mat haut de gamme résistant aux UV.
Maintien de l'Étanchéité P1
• Conception sécurisée : Conçu pour être découpé selon les règles strictes de la notice Jeremias, garantissant le maintien de la pression positive P1.
• Compatibilité : S'emboîte de manière étanche avec les autres composants de la gamme Twin Biomass.
Ce terminal horizontal n'est PAS le bon choix si…
• Votre configuration impose une évacuation verticale en toiture (Zone 1 ou Zone 2).
• Votre poêle à granulés requiert un raccordement de gros calibre concentrique en Ø 100/150 mm.
• Votre appareil n'est pas certifié étanche, rendant la pose en ventouse murale interdite par la réglementation.
Spécifications techniques
• Référence Produit : A2KBN360A080
• Désignation : Terminal horizontal long recoupable double flux pour évacuation murale
• Gamme de compatibilité : Jeremias Twin Biomass
• Diamètre nominal : Ø 80/125 mm
• Conduit de fumées (intérieur) : Ø 80 mm (Acier Inox 316, épaisseur 0.4 mm)
• Conduit d'air (extérieur) : Ø 125 mm (Acier Inox 304, épaisseur 0.4 mm)
• Finition extérieure : Peinture laquée Noir Mat Haute Durabilité
• Propriété mécanique : Ajustable en longueur par recoupe (respecter scrupuleusement les écarts de coupe entre le tube intérieur et extérieur selon la notice fabricant)
• Étanchéité du système : Certifié classe P1 (étanche sous pression positive)
Questions fréquentes • TERMINAL HORIZONTAL RECOUPABLE Ø 80/125 MM
Comment couper ce terminal sans risquer de perdre l'étanchéité ?+
La découpe s'effectue du côté mâle/lisse de raccordement en suivant scrupuleusement les directives de la notice technique Jeremias. Il est impératif de respecter le décalage de longueur d'usine entre le tube intérieur (fumées) et le tube extérieur (air) afin de garantir que les emboîtements et les joints à lèvres conservent leur rôle hermétique de classe P1 après assemblage. Utilisez un outil de coupe fin adapté à l'inox (scie ou disque fin) et ébavurez parfaitement la tranche avant le montage.
Quelle inclinaison faut-il donner au terminal lors de la pose en façade ?+
Conformément au NF DTU 24.1 et aux préconisations du fabricant, le conduit traversant horizontal doit impérativement présenter une légère pente (généralement de 3 à 5 %) dirigée vers l'extérieur de l'habitation. Cette inclinaison technique empêche les eaux de pluie de pénétrer à l'intérieur du circuit de l'appareil et guide les condensats éventuels vers l'extérieur.
Ce terminal est-il compatible avec des conduits d'autres fabricants ?+
Ce terminal est usiné spécifiquement pour s'adapter à l'emboîtement de la gamme Twin Biomass Jeremias. Pour garantir l'étanchéité mécanique et la validité de l'avis technique de l'installation sous pression, il doit être couplé avec les conduits de la même gamme. Toute jonction avec une marque tierce nécessite l'usage d'un adaptateur certifié.
Validation technique avant achat
L'installation d'une ventouse horizontale répond à des critères stricts. Notre équipe technique étudie vos plans pour valider la faisabilité de votre sortie en façade : vérification des distances minimales par rapport aux ouvrants (fenêtres, portes), aux angles de murs et aux propriétés voisines.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Pensez à commander les plaques de finition murales (intérieure et extérieure) adaptées au diamètre 125 mm pour masquer proprement le perçage de votre maçonnerie et parfaire l'isolation.
⚠️ Rappel réglementaire : Le positionnement d'une sortie ventouse horizontale en façade est régi de manière très stricte par la réglementation française (NF DTU 24.1) et l'avis technique propre à chaque appareil de chauffage. Le terminal doit notamment respecter une distance minimale de 0,40 m par rapport à toute ouverture (fenêtre, porte) et de 0,60 m par rapport à toute entrée d'air de ventilation, afin d'interdire toute ré-aspiration des gaz brûlés dans les volumes habitables.
