Accessoire hydraulique • Circuit de chauffage Detandt-Simon Barreau magnétique amovible
SÉPARATEUR DE BOUE MAGNÉTIQUE

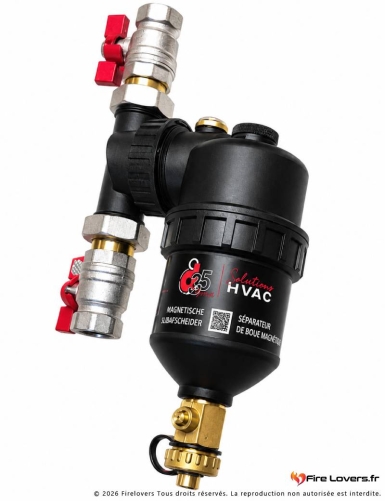

Le filtre magnétique pour circuit de chauffage signé Detandt-Simon — capture les particules ferrugineuses (magnétite) en suspension dans l'eau de chauffage avant qu'elles n'atteignent la chaudière, le circulateur ou les corps de chauffe. Disponible en 3/4'', 1'' et 1''1/4. Barreau magnétique amovible pour rinçage sans démontage complet. Pression max. 12 bar à 120°C. Garantie 24 mois.
🔧 Raccordements
3
¾'' · 1'' · 1''¼
💧 Débit max (1'')
14,5 m³/h
Ø28 mm
🌡️ Pression / T° max
12 bar
à 120°C
🛡️ Garantie
24 mois
Conditions d'entretien
L'expertise technique Firelovers : La magnétite (oxyde ferreux Fe₃O₄) se forme naturellement dans tous les circuits de chauffage par oxydation de l'acier et de la fonte. Abrasive, elle détériore progressivement les circulateurs, embouts d'injecteur et échangeurs. Installé sur le retour du circuit au plus près de la chaudière, ce filtre magnétique retient ces particules avant qu'elles n'atteignent les composants sensibles — un geste de maintenance préventive indispensable sur tout nouveau circuit ou suite à une réhabilitation.
Caractéristiques du produit
Barreau Magnétique Amovible
• Barreau amovible : retrait simple sans démontage complet du filtre pour le rinçage — juste couper les vannes, retirer l'aimant, purger.
• Attention aimant puissant : ne pas approcher des surfaces ferreuses lors de la manipulation (risque de contamination).
Double Filtration
• Tamis inox (élément i) : filtre les particules non magnétiques en complément de l'action magnétique.
• Purgeur intégré en tête : purge de l'air emprisonné dans le filtre sans intervention sur la tuyauterie.
Vanne de Vidange Intégrée
• Vanne de vidange avec capsule de protection : rinçage du filtre sans vidanger le reste du circuit grâce aux 2 vannes d'isolement fournies.
• Compatible injection d'additifs : la vanne de vidange sert également de point d'injection pour les produits de protection du circuit.
Installation Verticale sur Retour
• Montage vertical obligatoire sur le retour du circuit, le plus près possible de la chaudière — là où les particules sont le plus concentrées.
• T de connexion fourni avec joints plats et 2 vannes d'isolement pour une installation complète.
Choisir le bon diamètre
Même produit, 5 références selon le raccordement
Le diamètre du séparateur doit correspondre au diamètre de votre retour de circuit. Voici les 5 références disponibles et leurs débits maximaux :
| Référence |
Ø raccord |
Filetage |
Débit max. |
| BA100022 |
Ø 22 mm |
¾'' |
9,3 m³/h |
| BA100001 |
Ø 28 mm |
1'' |
14,5 m³/h |
| BA100028 |
Ø 28 mm |
1'' |
14,5 m³/h |
| BA100034 |
Ø 28 mm |
1''¼ |
15,2 m³/h |
| BA100114 |
Ø 22 mm |
¾'' |
9,3 m³/h |
La référence BA100001 (en surbrillance) correspond à la fiche produit principale. Le diamètre de raccordement doit correspondre au diamètre de votre retour de circuit — en cas de doute, indiquez-nous le diamètre de vos tuyaux en mm ou le filetage existant et nos experts vous orientent.
Ce séparateur n'est PAS le bon choix si…
• Votre circuit est un circuit ECS (eau chaude sanitaire) — ce filtre est conçu exclusivement pour les circuits de chauffage fermés, pas pour une utilisation sur de l'eau potable.
• Votre retour de circuit dépasse 1''¼ de diamètre — un séparateur de boue de plus grande capacité sera nécessaire pour les installations collectives ou tertiaires.
• Votre pression de circuit dépasse 12 bar ou votre température de fonctionnement dépasse 120°C — hors des limites certifiées de cet appareil.
• Vous cherchez à filtrer des particules non métalliques uniquement (sable, tartre) — le barreau magnétique cible les particules ferrugineuses ; le tamis retient les autres, mais un filtre à tamis seul peut être plus adapté si la magnétite n'est pas votre problème principal.
En cas de doute sur la nature des impuretés présentes dans votre circuit, nos experts peuvent vous orienter vers la solution de filtration la plus adaptée.
Fiche technique complète
| Caractéristique |
Valeur |
| Marque |
Detandt-Simon |
| Références |
BA100022 · BA100028 · BA100034 · BA100001 · BA100114 |
| Type |
Séparateur de boue magnétique — filtre magnétique pour circuit de chauffage |
| Principe de filtration |
Action magnétique (barreau amovible) + tamis inox mécanique |
| Diamètres disponibles |
Ø 22 mm (¾'') · Ø 28 mm (1'') · Ø 28 mm (1''¼) |
| Pression maximale |
12 bar à 120°C |
| Débit max. ¾'' (Ø22 mm) |
9,3 m³/h |
| Débit max. 1'' (Ø28 mm) |
14,5 m³/h |
| Débit max. 1''¼ (Ø28 mm) |
15,2 m³/h |
| Position d'installation |
Verticale, sur le retour du circuit, au plus près de la chaudière |
| Composants inclus |

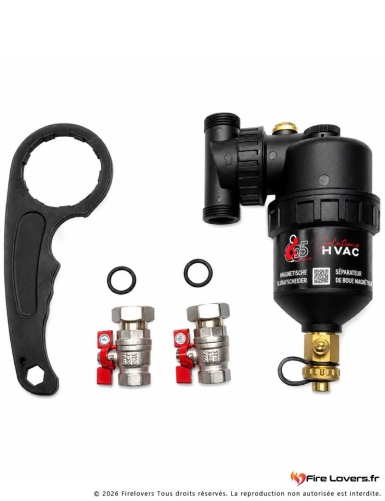

Corps du filtre · Barreau magnétique · T de connexion · 2 vannes d'isolement · Purgeur · Tamis · Joints (toriques + plats en fibre) · Joint de position |
| Application |
Circuit de chauffage fermé uniquement (non potable) |
| Entretien conseillé |
Rinçage annuel minimum — plus fréquent sur circuits neufs ou après réhabilitation |
| Garantie |
24 mois (utilisation conforme et entretien régulier) |
Procédure de rinçage simplifiée
Le rinçage ne nécessite pas de démonter le filtre. Il doit être effectué par un professionnel qualifié :
1. IsolerArrêter l'installation, fermer les 2 vannes d'isolement en amont et aval. Prévoir un récipient.
2. Retirer le barreauDévisser et sortir le barreau magnétique — attention aux surfaces ferreuses à proximité.
3. Purger et vidangerOuvrir le purgeur en tête, utiliser la capsule de protection pour ouvrir la vanne de vidange.
4. Remettre en serviceRefermer la vanne de vidange, repositionner le barreau, rouvrir les vannes, purger le filtre.
Pour un nettoyage complet (démontage du corps de filtre, nettoyage du tamis à l'eau), référez-vous à la procédure détaillée du manuel d'utilisation Detandt-Simon fourni avec le produit.
Questions fréquentes • Séparateur de boue magnétique
Est-ce vraiment utile sur un circuit neuf ?+
Oui, et c'est même là qu'il est le plus efficace. Un circuit neuf libère une grande quantité de particules ferrugineuses durant les premières semaines de chauffe — l'oxydation de l'acier et de la fonte génère de la magnétite dès la mise en eau. Installer le filtre dès le départ permet de capter ces particules avant qu'elles n'atteignent la chaudière ou le circulateur, et protège les garanties fabricant qui excluent souvent les dommages liés à l'encrassement.
Comment choisir entre le ¾'', le 1'' et le 1''¼ ?+
Le diamètre du séparateur doit correspondre au diamètre du retour de circuit sur lequel il sera installé. En pratique : le ¾'' (Ø22 mm) convient aux petites installations individuelles avec peu de puissance installée ; le 1'' (Ø28 mm) est le plus courant sur les circuits individuels avec chaudière standard ; le 1''¼ répond aux installations plus importantes ou à haut débit. En cas d'hésitation, mesurez le diamètre de votre retour ou lisez le filetage indiqué sur vos raccords existants et nos experts confirment.
Peut-on injecter des additifs de protection via ce filtre ?+
Oui, la vanne de vidange du filtre peut servir de point d'injection d'additifs (inhibiteurs de corrosion, antigel, désembouants) en branchant une pompe d'injection sur ce raccord. C'est une méthode propre qui évite d'ouvrir le circuit : on isole le filtre, on vide partiellement, on connecte la pompe, on ouvre les vannes et on injecte. Cela simplifie la maintenance préventive du circuit sans intervention sur d'autres points de l'installation.
À quelle fréquence doit-on rincer ce filtre ?+
Le rinçage annuel est la fréquence minimale recommandée, idéalement en début de saison de chauffe. Sur un circuit neuf ou après des travaux de réhabilitation (remplacement de la chaudière, ajout de radiateurs), un rinçage plus fréquent dans les premiers mois est conseillé — la charge en particules est bien plus élevée en phase initiale. Un filtre chargé mais non nettoyé réduit le débit et peut provoquer des pertes de pression sur le circuit.
Une question avant achat ?
Nos experts vérifient avec vous le bon diamètre de raccordement selon votre installation et la puissance de votre circuit de chauffage.
📞 Téléphone
09 71 31 22 36
Lun – Sam • 9h–12h30 / 14h–19h
Conseil Firelovers : L'installation d'un séparateur de boue magnétique est souvent exigée par les fabricants de chaudières à condensation pour maintenir leur garantie — vérifiez les conditions de garantie de votre chaudière avant commande.
⚠️ Rappel installation : L'installation et la mise en service de ce filtre doivent être effectuées par un professionnel qualifié. L'aimant est puissant — ne pas l'approcher de surfaces ferreuses lors de la manipulation, sous peine de le charger en particules. Le filtre doit impérativement être installé en position verticale sur le retour du circuit. La garantie de 24 mois est conditionnée au respect des procédures d'installation et d'entretien décrites dans le manuel fourni.
