Qu'est-ce que l'évasement et pourquoi est-il obligatoire ?+
L'évasement consiste à déformer l'extrémité d'un tube pour créer un cône évasé à 45° (ou 90° selon les normes). Ce cône sert de surface d'appui pour l'écrou de raccordement : lorsque l'écrou est serré, il pince le cône contre le siège du raccord et crée l'étanchéité. Sans évasement, un tube à bout droit glisse dans le raccord sans aucune force de serrage axiale — il fuit immédiatement sous pression. Sur une liaison frigorifique, l'évasement est l'unique moyen d'obtenir une jonction étanche avec les raccords à écrous évasés standard de la climatisation.

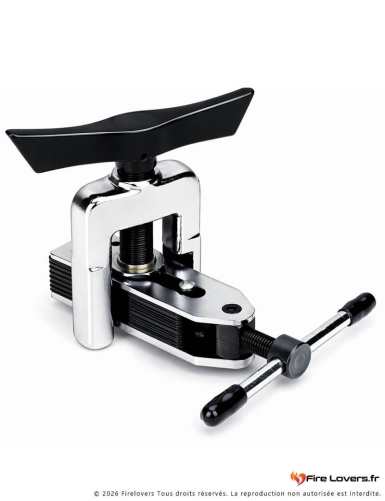

Comment réaliser un évasement correct avec la EQDICT525 ?+
Après avoir coupé (EQDICT274) et ébavuré (EQDICT207 ou ACL132081), glisser l'écrou évasé sur le tube avant l'évasement — il ne pourra plus passer après. Insérer le tube dans l'étau de la dudgeonnière en laissant dépasser le bon fragment (consulter le gabarit gravé sur l'étau selon le diamètre). Serrer l'étau fermement. Appliquer une goutte d'huile frigorifique sur le poinçon. Visser progressivement la poignée papillon sans forcer jusqu'à sentir la résistance maximale — le cône est formé. Desserrer et vérifier visuellement : le cône doit être lisse, symétrique et sans craquelure.
Cet outil est-il compatible avec la gamme Mitsui Dynamic Platinum ?+
Oui. Les liaisons frigorifiques des unités Mitsui Dynamic Platinum utilisent des tubes cuivre en 1/4'' (ligne liquide) et 3/8'' ou 1/2'' (ligne gaz) selon la puissance — tous dans la plage 3/16'' à 5/8'' de l'EQDICT525. L'évasement à 45° est le standard des raccords à écrous évasés Mitsui. Le protocole Mitsui exige explicitement l'évasement avant raccordement — une liaison sans évasement annule la garantie constructeur.
Quelle est la différence entre évasement et brasage ?+
Ce sont deux techniques de raccordement différentes. L'évasement + écrou évasé est démontable : l'écrou peut être dévissé pour déconnecter le circuit sans détruire le tube — utilisé pour les raccords de service des unités Mitsui et pour les connexions aux valves. Le brasage (à la flamme avec baguette d'argent) est permanent : il soude deux tubes ensemble de manière irréversible — utilisé pour les parties fixes et longues liaisons. Les deux techniques coexistent sur une même installation. La dudgeonnière sert exclusivement pour les raccords à écrou évasé.
Quelles sont les causes fréquentes d'un évasement raté ?+
Trois causes principales. Premièrement, l'ébavurage non effectué : une bavure interne craque lors de l'évasement et crée un cône fissuré — d'où l'importance de toujours ébavurer avant d'évaser. Deuxièmement, le tube mal positionné dans l'étau : une longueur de dépassement incorrecte produit un cône trop petit (fuite) ou un cône trop grand qui se fissure. Troisièmement, l'évasement sans huile sur le poinçon : le frottement à sec arrache de la matière et produit un cône strié. Toujours appliquer une goutte d'huile frigorifique sur la tête de poinçon avant d'opérer.
