Sortie Supérieure • Réduite Jeremias Gamme Twin Biomass

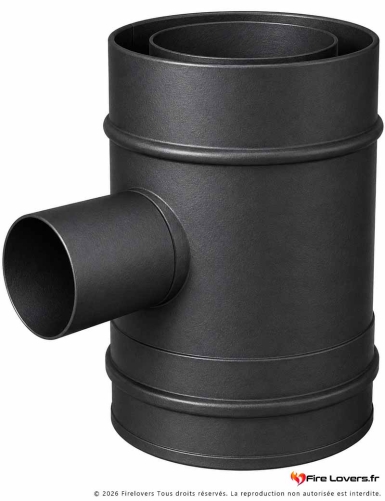

TÉ SUR BUSE • PIQUAGE D'AIR RÉDUIT Ø 60 MM
La solution technique sur mesure pour les appareils à connectique d'air réduite. Ce Té raccord concentrique Jeremias Twin Biomass (Ø 80/125 mm) se positionne verticalement sur la buse supérieure de votre poêle à granulés. Sa spécificité réside dans son piquage horizontal arrière de Ø 60 mm Mâle, conçu pour alimenter les circuits étanches sans nécessiter d'adaptateur intermédiaire encombrant.
Piquage Air
Ø 60 mm
Format Mâle direct
Dimension Ligne
Ø 80/125
Concentrique double flux
Alignement
Vertical
Sur sortie haute du poêle
Finition Habillage
Noir Mat
Peinture Haute Température
L'adaptation asymétrique parfaite : Ce Té résout le problème fréquent des poêles à granulés étanches dont la buse de fumée est en Ø 80 mm mais l'admission d'air est calibrée en Ø 60 mm. L'air frais descend par l'espace annulaire (125 mm), est intercepté par le déflecteur étanche du Té, et se voit propulsé vers la sortie réduite arrière de 60 mm.
Montage Vertical Direct sur Buse • Conduit Coaxial Ø 80/125 mm • Piquage d'air horizontal asymétrique Ø 60 mm Mâle
Ce qui le rend différent
L'intégration directe sans pièces de réduction mobiles
Piquage Asymétrique Réduit
• Diamètre Ø 60 mm net : Permet de raccorder un flexible d'air directement sur le Té, sans ajouter de réduction conique qui alourdit visuellement l'arrière du poêle.
• Configuration Mâle : Facilite l'emboîtement mécanique de la gaine souple d'amenée d'air comburant.
Esthétique Spéciale Salon
• Ligne continue : En se clipsant directement sur le dessus de l'appareil, il crée une colonne parfaite et rectiligne jusqu'au plafond.
• Finition Noir Mat : Le traitement époxy haute résistance s'accorde harmonieusement avec la majorité des habillages de poêles modernes.
Rendement Thermique Amélioré
• Principe Coaxial : L'air frais se réchauffe passivement dans l'interparoi (125 mm) au contact du conduit central de fumées (80 mm).
• Combustion optimisée : Injecter un air chaud dans le foyer augmente la température de combustion et économise le pellet.
Composants Industriels Jeremias
• Paroi Interne Inox : Conçue pour résister durablement à l'agressivité acide des condensats de combustion.
• Assemblage millimétré : Tolérances d'usinage strictes pour éviter les prises d'air parasites et garantir la parfaite étanchéité.
Ce Té sur buse n'est PAS le bon choix si…
• L'orifice d'admission d'air ou la gaine flexible de votre poêle à granulés possède un diamètre de Ø 80 mm (choisissez dans ce cas la référence standard A2KBN39080 avec piquage en 80 mm).
• Votre appareil est configuré pour une évacuation uniquement par l'arrière (ce modèle est exclusivement conçu pour un départ vertical direct depuis le dessus du poêle).
• Le reste de vos conduits concentriques provient d'un autre fabricant (les assemblages Jeremias Twin Biomass disposent d'un emboîtement mâle/femelle unique et non interchangeable).
Spécifications techniques
• Référence Produit : KBN20680080
• Type de composant : Té raccord concentrique asymétrique sur buse (départ vertical supérieur)
• Diamètre nominal de la ligne : Ø 80/125 mm (Système double flux coaxial)
• Raccordement inférieur (sur buse poêle) : Ø 80 mm Femelle
• Piquage de dérivation d'air horizontal arrière : Ø 60 mm Mâle
• Matériaux : Structure interne en acier inoxydable haute performance / Finition extérieure en acier laqué Noir Mat Premium
• Application : Raccordement étanche pour poêles à granulés de bois (Pellets) avec prise d'air réduite
• Système de montage : Emboîtement mécanique mâle/femelle. L'étanchéité sous pression du circuit fumées doit être sécurisée par l'insertion de joints silicone haute température (non inclus).
Questions fréquentes • TÉ REDUIT SUR BUSE TWIN BIOMASS
Pourquoi l'admission d'air de ce Té est-elle en Ø 60 mm alors que la ligne est en 80/125 mm ?+
Beaucoup de fabricants de poêles à granulés étanches dimensionnent l'entrée d'air comburant située à l'arrière de leurs appareils en diamètre 60 mm. Ce Té asymétrique intègre directement cette réduction au niveau de son piquage horizontal. Cela évite au poseur d'avoir à ajouter une bague de réduction Ø 80/60 mm supplémentaire, garantissant un montage mécanique plus stable et esthétiquement impeccable.
Comment relie-t-on le piquage de Ø 60 mm à l'entrée d'air du poêle ?+
Le raccordement s'effectue simplement à l'aide d'une gaine flexible en aluminium extensible (ou un conduit flexible noir dédié à l'air). Il suffit d'emboîter la gaine sur le piquage mâle de Ø 60 mm du Té, de la faire descendre discrètement derrière le conduit principal, puis de la serrer à l'aide d'un collier de serrage à vis sur la prise d'air arrière du poêle.
Peut-on associer ce Té Jeremias à une ligne montante Poujoulat PGI ?+
Non, cela est formellement interdit par la réglementation du DTU 24.1. Les diamètres extérieurs ne coïncident pas (125 mm chez Jeremias contre 130 mm pour la gamme PGI de Poujoulat) et les jonctions mécaniques diffèrent totalement. Pour valider l'homologation de votre conduit étanche, l'intégralité des éléments de fumisterie doit provenir de la gamme Twin Biomass.
Validation technique avant achat
Avant de valider votre commande de fumisterie, notre équipe technique dédiée étudie votre projet pour confirmer la cohérence complète de votre tracé : calcul des hauteurs de tirage, conformité des pièces de raccordement et diamètres d'air adaptés à votre poêle.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Vérifiez précisément le diamètre d’entrée d’air à l’arrière de votre poêle. Si elle est mesurée à 60 mm, ce Té asymétrique est la pièce exacte qu'il vous faut pour un raccordement direct et étanche.
⚠️ Rappel réglementaire : L'installation de conduits coaxiaux étanches double flux en sortie supérieure verticale doit être effectuée en stricte conformité avec le DTU 24.1. Assurer une étanchéité parfaite sur la ligne de fumées sous pression et respecter les distances de sécurité face aux matériaux inflammables sont des impératifs absolus.
