Conduit Concentrique • PGI Jeremias Gamme Twin Biomass

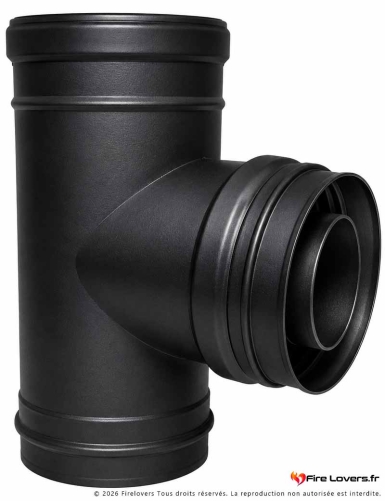

TÉ 87° CONCENTRIQUE • Ø 80/125 MM
La pièce de dérivation essentielle pour structurer votre réseau double flux. Ce Té à 87° concentrique de la gamme Jeremias Twin Biomass (Ø 80/125 mm) assure la liaison étanche entre votre poêle à granulés et votre conduit de cheminée vertical. Sa géométrie précise à 87° intègre une légère pente naturelle de 3° pour garantir la gestion parfaite des condensats et optimiser l'aspiration de l'air comburant ainsi que l'expulsion des gaz brûlés.
Angle Précis
87°
Inclinaison anti-condensats
Dimension Ligne
Ø 80/125
Système concentrique double paroi
Matériaux
Inox T600
Haute résistance thermique
Finition Esthétique
Noir Mat
Laquage Premium Salon
L’ingénierie du reflux : Contrairement à un coude standard, ce Té concentrique à 87° permet de créer un point de jonction ou de dérivation structurel à double flux. La paroi intérieure (Ø 80 mm) prend en charge l'évacuation étanche des fumées sous pression, tandis que l'interparoi (Ø 125 mm) guide l'air extérieur nécessaire à la combustion.
Raccordement Double Flux Coaxial • Tube de fumée intérieur Ø 80 mm • Conduit d'air extérieur Ø 125 mm • Inclinaison 87° avec pente intégrée
Ce qui le rend différent
La maîtrise géométrique au service de l'étanchéité
Inclinaison Sécurisée à 87°
• Pente de 3° intégrée : Empêche la stagnation des condensats dans la partie horizontale du conduit en les orientant naturellement vers les zones de purge.
• Protection de l'appareil : Évite le retour d'humidité acide vers l'échangeur de votre poêle à pellets.
Technologie Coaxiale Étanche
• Préchauffage passif : L'air extérieur se réchauffe dans l'interparoi externe de 125 mm au contact de la paroi interne de fumée de 80 mm.
• Rendement démultiplié : L'introduction d'un air comburant chaud optimise le cycle de combustion et réduit la consommation de granulés.
Finition Intérieure Salon Haute Qualité
• Esthétique soignée : Le laquage Noir Mat texturé haute température offre une intégration visuelle parfaite, sans colliers massifs visibles dans votre pièce de vie.
• Résistance mécanique : Épaisseur d'acier calibrée pour résister aux manipulations lors de l'entretien.
Qualité Allemande Jeremias
• Inox haut de gamme : La paroi interne en acier inoxydable offre une tenue irréprochable face à la corrosion sulfurique et aux températures de classe T600.
• Calibrage Laser : Tolérances d'emboîtement micrométriques éliminant tout jeu mécanique.
Ce Té concentrique n'est PAS le bon choix si…
• Vous souhaitez connecter directement les piquages asymétriques d'amenée d'air (Ø 60 mm) et de fumées (Ø 80 mm) à l'arrière de l'appareil (utilisez plutôt un Té double ou un Té raccord sur buse adapté).
• Le reste de votre installation de fumisterie appartient à une marque concurrente (les conduits Jeremias Twin Biomass possèdent un système d'emboîtement exclusif et ne peuvent être combinés avec d'autres marques).
• Vous raccordez un poêle à bois bûches classique non étanche (ce système coaxial est strictement homologué pour les configurations de poêles à pellets étanches).
Spécifications techniques
• Référence Produit : KBN39B080
• Type de composant : Té concentrique à 87° double flux
• Diamètre nominal de la ligne : Ø 80/125 mm (Fumée interne 80 mm / Air externe 125 mm)
• Angle de dérivation : 87° (avec pente de 3° pour évacuation des condensats)
• Matériaux : Paroi interne en acier inoxydable de haute spécification / Paroi externe en acier laqué Noir Mat Premium
• Classe de température : T600 (Haute résistance thermique et sécurité incendie)
• Application : Connexion de conduits pour poêles à granulés de bois (Pellets) étanches
• Montage : Système par emboîtement mâle/femelle. Nécessite l'ajout de joints silicone étanches côté fumées (non inclus) pour sécuriser le fonctionnement sous pression positive.
Questions fréquentes • TÉ 87° TWIN BIOMASS
Pourquoi choisir un Té à 87° plutôt qu'un coude ou un angle à 90° ?+
Dans une installation de fumisterie, un angle horizontal strict à 90° favorise l'accumulation de suies et la stagnation des condensats (l'humidité résiduelle acide issue de la combustion). L'angle à 87° applique une pente réglementaire de 3° sur la section horizontale, ce qui force les gouttes de condensats à glisser vers le bas du conduit vertical où elles peuvent être collectées et purgées en toute sécurité via un tampon de visite.
Où se positionne généralement cette pièce dans le circuit ?+
Ce Té sert le plus souvent de point de transition structurel. Il est fréquemment placé en pied de conduit vertical (derrière le poêle) pour assurer la jonction avec la ligne horizontale provenant de l'appareil, ou pour créer des dérives spécifiques dans le réseau de distribution double flux lorsque la configuration architecturale l'impose (passage de cloisons, dévoiements).
Les colliers de jonction et les joints sont-ils inclus avec le Té ?+
Non, ce composant est livré seul. Pour garantir une étanchéité parfaite sous pression positive (générée par le ventilateur extracteur de fumées du poêle), il est obligatoire de commander séparément les joints silicone haute température correspondants au diamètre intérieur Ø 80 mm ainsi que les colliers de sécurité extérieurs pour solidariser l'ensemble de la ligne.
Validation technique avant achat
Avant de valider votre commande de fumisterie, notre équipe technique dédiée étudie votre projet pour confirmer la cohérence complète de votre tracé : respect du nombre de dévoiements maximum, calcul des pertes de charge et diamètre adapté à votre poêle à pellets.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
Voir les modalités
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Lors de l'assemblage, veillez à respecter le sens de pose (indiqué par la flèche de flux sur le produit) pour garantir la parfaite étanchéité aux condensats et aux fumées.
⚠️ Rappel réglementaire : La mise en œuvre de conduits étanches concentriques double flux pour les poêles à granulés doit impérativement respecter les dispositions strictes du DTU 24.1. L'étanchéité sous pression du circuit des fumées et le maintien des distances de sécurité réglementaires vis-à-vis des matériaux combustibles sont essentiels pour garantir la sécurité de votre habitation.
