Fixation & Sécurité Jeremias Rénovation & Confort

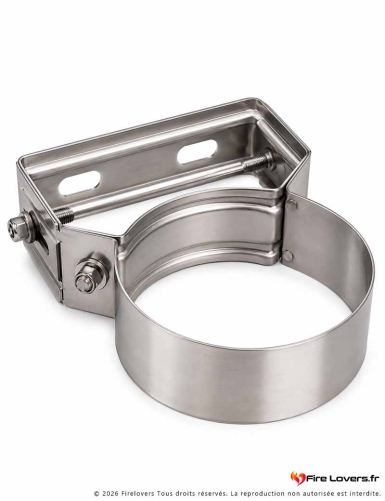

BRIDE MURALE COURTE AJUSTABLE 50-80 MM • Ø 215 MM
Garantissez la stabilité et l'alignement parfait de votre système d'évacuation des fumées grâce à cette bride murale courte d'origine constructeur Jeremias. Fabriquée en acier inoxydable de haute qualité, elle entoure fermement votre conduit double paroi pour le solidariser à la maçonnerie. Grâce à ses platines coulissantes, elle offre une plage de réglage technique de 50 à 80 mm, idéale pour un montage compact au plus près de la paroi tout en absorbant les légères irrégularités du support. Conçue spécifiquement pour les tubes de diamètre extérieur de Ø 215 mm, elle assure une retenue latérale rigide et durable face aux contraintes mécaniques et thermiques.
Ajustement
50 - 80 mm
Distance réglable au mur
Diamètre Fixe
Ø 215 mm
Pour tube extérieur de 215 mm
Matériau
Acier Inox
Haute résistance mécanique
Référence
A2TR03I215
Pièce certifiée d'origine
Rappel technique crucial : Le diamètre indiqué (215 mm) correspond à la dimension de serrage intérieure du collier. Il est impératif de mesurer le diamètre extérieur total (hors-tout) de votre conduit isolé double paroi et non son diamètre intérieur de passage des fumées. Cette bride est par exemple parfaitement calibrée pour un conduit de diamètre intérieur de 150 mm isolé avec 32,5 mm de laine de roche de chaque côté (150 + 65 = 215 mm).
Composant d'origine constructeur Jeremias • Structure renforcée en Acier Inoxydable • Conception courte à brides réglables 50-80 mm
Les avantages techniques de la bride murale Jeremias
Robustesse et compacité pour fumisterie lourde
Ajustement Précis & Gain de Place
• Format court (50-80 mm) : Permet de monter le conduit au plus près du mur pour optimiser l'espace et obtenir un rendu visuel net et discret.
• Coulissement télescopique : Offre une souplesse de 30 mm pour ajuster parfaitement l'aplomb du conduit face aux défauts de planéité du support.
Sécurité Structurelle Renforcée
• Anti-balancement : Bloque les oscillations du conduit causées par les rafales de vent en sortie de toit ou par les poussées mécaniques.
• Gestion de la dilatation : Permet le glissement vertical naturel du tube lors des cycles de montée et descente en température sans déformer la structure.
Inox Haute Qualité
• Insensible à la corrosion : Idéal pour un usage en extérieur ou en intérieur technique, résistant durablement à l'humidité et aux ruissellements.
• Durabilité certifiée : L'épaisseur et la nuance d'acier sélectionnées par Jeremias garantissent l'absence de fléchissement ou de rupture sous charge.
Intégration Rapide & Sûre
• Fermeture simplifiée : Le collier s'ouvre complètement et se resserre par boulonnerie rapide pour ceinturer fermement le tube sans l'égratigner.
• Compatibilité totale : Conçu pour s'intégrer nativement avec le système double paroi Jeremias de diamètre extérieur équivalent.
Cette bride murale n'est PAS le bon choix si…
• Vous devez contourner un débord de toit, une corniche ou un obstacle architectural nécessitant un recul supérieur à 80 mm (il faudra opter pour une bride murale réglable version longue ou intermédiaire).
• Le diamètre extérieur total de votre conduit est inférieur ou supérieur à 215 mm (la bride ne dispose d'aucune marge de serrage pour compenser un écart de diamètre de tube).
• Vous recherchez un élément de supportage de charge verticale : cette bride murale courte assure exclusivement un maintien latéral de guidage. Pour soutenir le poids vertical d'un conduit de cheminée, l'utilisation d'un support mural de départ ou d'une chaise de toit est indispensable.
Spécifications techniques
• Type de composant : Bride de fixation murale latérale réglable (modèle court)
• Référence constructeur : TR03I215
• Marque : Jeremias
• Diamètre de serrage intérieur (collier) : Ø 215 mm
• Plage de réglage (Écartement mur-conduit) : 50 mm à 80 mm
• Matériau de fabrication : Acier Inoxydable haute tenue mécanique et thermique
• Fonction principale : Maintien et stabilisation latérale des conduits isolés (anti-déplacement).
Questions fréquentes • BRIDE MURALE Ø 215 MM
Quelle est la distance réglementaire à respecter entre chaque bride ?+
Conformément aux règles du DTU 24.1, il est obligatoire d'implanter une bride de fixation murale au minimum tous les 4 mètres sur les parties droites verticales intérieures ou extérieures pour assurer une tenue latérale irréprochable. Pour des configurations très exposées au vent (en zone de montagne ou sur des façades littorales), nous recommandons de réduire cet espacement à une bride tous les 2 à 3 mètres, ainsi qu'en amont et en aval de chaque dévoiement.
Cette bride peut-elle soutenir le poids total du conduit vertical ?+
Absolument pas. La bride murale est un élément de guidage et de stabilisation latérale, elle n'est pas dimensionnée pour reprendre des charges verticales descendantes. Pour supporter la charge de votre installation, vous devez associer ces colliers à un élément porteur de base rigide, comme un support de départ mural (chaise métallique fixée solidement) ou un support plancher adapté.
Comment régler précisément l'alignement lors de l'installation ?+
Fixez d'abord la base de la bride au mur sans serrer complètement les platines coulissantes. Utilisez un fil à plomb ou un niveau laser de chantier pour valider la parfaite verticalité de l'axe de votre conduit. Faites coulisser les bras télescopiques dans la plage autorisée (50 à 80 mm) pour compenser les éventuels creux ou bosses de votre façade, puis bloquez définitivement la visserie de réglage.
Un doute sur la configuration de vos supports ou le calcul des diamètres extérieurs ?
La pérennité d'un conduit de cheminée exige une parfaite répartition des charges et le respect strict des distances de sécurité réglementaires. Nos techniciens spécialisés se tiennent à votre disposition pour valider vos plans et l'adéquation de vos brides de fixation, supports de charge, conduits isolés et chaises murales.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Logistique Groupée
Commandez vos colliers, supports de charge et conduits double paroi en une seule fois pour garantir l'uniformité de livraison de vos chantiers.
Nos options de livraison
💳 Financement Travaux
Maîtrisez sereinement le budget de votre rénovation thermique grâce à nos facilités de paiement échelonné en partenariat avec Cofidis.
Découvrir les offres
Le Conseil du Pro : Lors du serrage de la bride autour du tube extérieur en inox, veillez à ne pas forcer à l'excès pour éviter de bosseler la paroi extérieure fine du conduit, ce qui pourrait comprimer l'isolant intérieur. Assurez-vous d'utiliser des chevilles et de la visserie de fixation strictement adaptées à la nature de votre mur porteur (brique creuse, béton banché, parpaing ou ossature bois) pour éliminer tout risque d'arrachement à long terme.
