Fixation Structurelle • Alignement & Guidage Jeremias Systèmes Concentriques

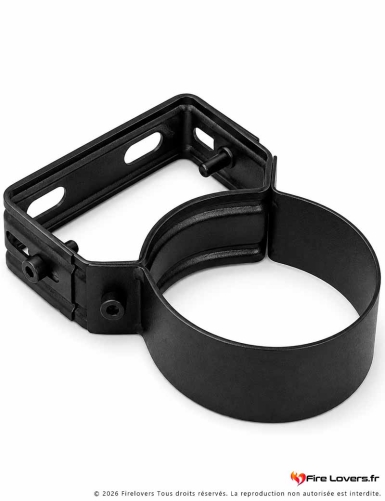

BRIDE MURALE COURTE RÉGLABLE • Ø 125 MM
La clé d'une linéarité parfaite pour votre conduit de fumisterie. Cette bride murale courte Jeremias (Ø 125 mm) assure le maintien latéral fixe et rigide de l'enveloppe extérieure de votre canalisation d'évacuation. Équipée d'un système de réglage télescopique intégré, elle permet d'ajuster précisément la distance entre le conduit et votre cloison de 50 à 80 mm. Un atout indispensable pour compenser les faux-niveaux d'un mur ou affiner l'alignement vertical sans forcer sur la structure.
Déport Réglable
50 – 80 mm
Ajustement millimétrique
Diamètre
Ø 125 mm
Pour ligne ext. 80/125
Stabilité
Anti-Vibration
Maintien latéral accru
Design
Noir Mat
Harmonie visuelle pure
Rôle technique essentiel de guidage : Contrairement au support de départ qui encaisse la charge verticale (le poids), la bride murale a pour fonction exclusive de ceinturer le conduit pour contrer les forces latérales. Elle empêche tout balancement ou déviation de la colonne sous l'effet du vent en sortie ou des manipulations de maintenance, préservant l'étanchéité des emboîtements.
Collier de fixation murale à platine fendue • Système de réglage par coulissement • Peinture haute résistance Noir Mat
Les avantages de la bride murale courte Jeremias
Ajustement millimétrique et robustesse
Plage de Déport Modulaire
• Polyvalence d'installation : Permet de faire varier l'espace libre derrière le tube entre 50 mm et 80 mm.
• Correction des défauts : Idéal pour rattraper une cloison qui n'est pas parfaitement d'aplomb sur toute sa hauteur.
Verrouillage Double Vis
• Blocage permanent : Une fois la bonne distance trouvée, le serrage des vis latérales fige la platine coulissante.
• Stabilité absolue : Aucun glissement possible sous l'effet des cycles thermiques ou des vibrations.
Finition Esthétique Intégrée
• Laquage industriel : Peinture époxy Noir Mat d'une teinte identique aux conduits Jeremias.
• Discrétion maximale : Le collier enserre le tube de façon fine et élégante pour rester discret dans une pièce de vie.
Conformité NF DTU 24.1
• Respect des écarts : Permet de maintenir mécaniquement l'écart de sécurité réglementaire face aux matériaux combustibles.
• Solidité globale : Assure l'ancrage périmétrique exigé par la loi.
Cette bride murale réglable n'est PAS le bon choix si…
• L'épaisseur de votre isolation par l'intérieur ou la présence d'un coffrage impose un déport supérieur à 80 mm (optez alors pour une bride murale intermédiaire de type 100-150 mm ou des rallonges de bride).
• Le diamètre externe de votre tubage est de calibre Ø 150 mm (systèmes concentriques 100/150).
• Vous attendez de cette pièce qu'elle supporte verticalement le poids de la cheminée (ceci est le rôle exclusif d'une platine ou d'un support de départ).
Spécifications techniques
• Référence Produit : TR03N125
• Désignation : Bride / Collier de fixation murale courte réglable
• Compatibilité système : Tout conduit de diamètre extérieur Ø 125 mm (ex: Jeremias Twin Biomass 80/125)
• Plage de réglage du déport : 50 mm minimum à 80 mm maximum (distance mur - paroi externe du tube)
• Matériau : Acier carbone ou inox à haute rigidité structurelle
• Finition de surface : Revêtement laqué Noir Mat anti-UV et haute résistance aux rayures
• Type d'ancrage : Platine arrière munie de boutonnières oblongues pour ajuster la mise à niveau avant serrage définitif
Questions fréquentes • BRIDE MURALE REGLABLE Ø 125 MM
Tous les combien de mètres doit-on installer une bride murale ?+
Suivant les prescriptions du NF DTU 24.1, il est obligatoire de positionner au minimum une bride murale tous les 2 mètres sur les sections verticales droites, ainsi qu'à proximité immédiate de chaque dévoiement (changement de direction via des coudes) ou liaison technique importante afin de stabiliser parfaitement la géométrie du conduit.
Est-ce que ce collier serre le tube au point de l'empêcher de dilater ?+
Non, sa conception est étudiée pour assurer un rôle de guidage et de maintien latéral sans blocage vertical absolu. Le collier ceinture fermement la circonférence pour empêcher le conduit de bouger de gauche à droite ou de basculer, mais permet à l'inox de coulisser de façon microscopique de bas en haut lors de sa phase de dilatation thermique naturelle.
Peut-on fixer cette bride directement sur du placo standard ?+
La bride peut être ancrée sur tout support, à condition d'utiliser des chevilles adaptées à la nature de la cloison (ex: chevilles métalliques à expansion type Molly pour plaque de plâtre). Veillez toutefois à respecter l'écart de sécurité imposé par la loi vis-à-vis des matériaux combustibles (le plâtre cartonné est considéré comme combustible). Sur une paroi inflammable, le déport de la bride doit vous permettre de respecter la distance de sécurité minimale spécifiée par le fabricant du conduit.
Besoin d'aide pour configurer vos points de fixation ?
Le calcul exact de l'écartement au mur dépend de la configuration de votre pièce et des normes de sécurité incendie. Nos techniciens vous accompagnent pour valider le choix de vos brides de fixation et rallonges éventuelles.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison groupée
Recevez vos accessoires de fixation en même temps que vos conduits pour un chantier fluide.
💳 Paiement 3x – 4x
Financez sereinement l'ensemble de vos composants de fumisterie en quelques mensualités.
Voir les détails
Conseil Firelovers : Lors de l'installation, utilisez un niveau à bulle sur le conduit pour ajuster le déport télescopique de la bride avant de serrer définitivement les vis de blocage. Cela garantit une verticalité rigoureuse de votre installation.
