Raccordement • Jonction & Étanchéité Jeremias Gamme Twin Biomass
ÉLÉMENT DE DÉPART RE2020 AVEC COLLERETTE
La pièce technique de transition indispensable pour garantir l'étanchéité à l'air de votre bâtiment au passage du plafond. Cet élément de raccordement fixe Jeremias Twin Biomass (Ø 80/125 mm) intègre une plaque de finition carrée pour jonction de plafond. Il assure une continuité thermique et aéraulique parfaite entre la sortie de votre poêle à granulés étanche et le départ vertical de votre conduit concentrique.
Fonction
Départ Conduit
Raccordement plafond
Calibre Ligne
Ø 80/125
Système coaxial rigide
Type Fixation
Plaque Ancrage
Base fixe pré-percée
Finition Visuelle
Noir Mat
Laquage époxy haute qualité
Conformité aux exigences de perméabilité à l'air : Cet élément fixe intègre une collerette d'étanchéité plate carrée, idéale pour masquer proprement l'ouverture du plafond tout en bloquant les ponts thermiques. Sa structure métallique rigide offre une assise parfaite pour stabiliser les premiers mètres de votre colonne verticale de fumisterie.

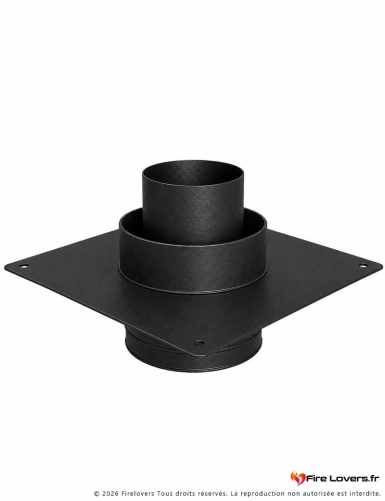

Vue d'ensemble : Élément de départ vertical • Plaque de finition carrée intégrée • Acier laqué Noir Mat Premium Salon
Ce qui le rend différent
Jonction hermétique et intégration architecturale
Plaque de Propreté Intégrée
• Finition impeccable : La collerette plate carrée dissimule proprement les découpes de plaques de plâtre ou de plafonds suspendus.
• Support pré-percé : Quatre points de fixation d'angle pour un ancrage horizontal parfaitement de niveau.
Barrière Anti-Pont Thermique
• Étanchéité à l'air : Évite l'infiltration ou la déperdition d'air chaud entre la pièce de vie chauffée et le plénum ou les combles.
• Conformité RT2012 / RE2020 : Idéal pour réussir les tests de perméabilité à l'air (blowerdoor).
Alignement Pneumatique P1
• Emboîtement millimétré : Assure l'alignement concentrique strict du conduit d'évacuation Ø 80 mm et de la lame d'air Ø 125 mm.
• Aucune perte de flux : Maintient la stabilité aéraulique de l'amenée d'air comburant.
Matériaux Haut de Gamme
• Inox & Acier laqué : Paroi interne en acier inoxydable hautement résistant et enveloppe extérieure recouverte d'un laquage Noir Mat anti-rayures.
• Esthétique coordonnée : Conçu pour rester visible en pièce de vie sans dénaturer la décoration.
Cet élément de départ n'est PAS le bon choix si…
• Vous n'utilisez pas de conduit concentrique double flux et possédez une fumisterie simple paroi standard.
• Le diamètre de votre installation n'est pas calibré en Ø 80 mm intérieur et Ø 125 mm extérieur.
• Votre conduit traverse une paroi inclinée ou une toiture rampante nécessitant un solin incliné plutôt qu'une plaque horizontale plane.
Spécifications techniques

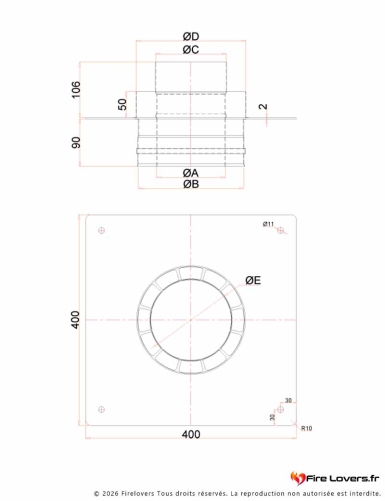

• Type de composant : Élément de départ vertical fixe avec collerette horizontale carrée
• Gamme de fumisterie : Jeremias Twin Biomass (conduits concentriques étanches)
• Diamètre nominal de la ligne : Ø 80/125 mm
• Diamètre utile interne (Fumées) : Ø 80 mm
• Diamètre utile externe (Lame d'air) : Ø 125 mm
• Finition de surface : Peinture époxy haute résistance Noir Mat Salon
• Classe d'étanchéité : P1 (conçu pour fonctionner sous pression positive avec joint silicone approprié)
• Application : Sortie de plafond, transition aéraulique étanche et supportation basse de conduit de poêle à granulés.
Questions fréquentes • ÉLÉMENT DE DÉPART FIXED TWIN BIOMASS
Cet élément de départ supporte-t-il le poids du reste de la colonne de fumisterie ?+
Cet élément rigidifie et guide l'alignement du conduit au passage du plafond. S'il est solidement ancré dans un support structurel porteur (solive, charpente) à l'aide des vis appropriées, il participe au maintien mécanique de la base de votre installation. Toutefois, selon la hauteur totale de votre colonne verticale, l'utilisation complémentaire de colliers de fixation muraux ou d'un support de charge reste requise conformément aux règles de l'art.
La plaque carrée est-elle amovible ou soudée au tube ?+
Sur ce modèle fixe, la collerette horizontale de finition est solidaire de la structure concentrique centrale. Cette conception monobloc garantit une étanchéité périphérique maximale à la jonction d'air et élimine tout risque de sifflement ou de passage parasite de flux d'air au niveau du plafond.
Peut-on raccorder cet élément sur un poêle d'une autre marque que Jeremias ?+
Oui, cet élément s'adapte sur les sorties standardisées Ø 80/125 mm de la majorité des poêles à granulés étanches du marché. En revanche, la partie supérieure de la pièce (qui s'élève vers le plafond et le reste du conduit vertical) doit obligatoirement être connectée à des tubes concentriques de la gamme Jeremias Twin Biomass pour garantir un emboîtement étanche.
Validation technique avant achat
Avant de valider votre commande de fumisterie, notre équipe technique dédiée étudie votre projet pour confirmer la conformité réglementaire de votre passage de plafond : respect des distances de sécurité aux matériaux combustibles, sens des emboîtements et choix des fixations de support.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Lors de la fixation au plafond, assurez-vous d'insérer des chevilles mécaniques ou des vis adaptées à la nature de votre support (plâtre, béton ou bois) pour éliminer tout jeu mécanique ou vibration lors de la mise en route du ventilateur du poêle.
⚠️ Rappel réglementaire : Le franchissement de plafonds et de planchers par des conduits de fumées doit être exécuté en parfaite adéquation avec le DTU 24.1. Il est notamment impératif de respecter l'écart au feu réglementaire (distance minimale de sécurité) entre la paroi extérieure du tube (Ø 125 mm) et tout matériau combustible environnant (charpente, isolation, boiserie).
