Kit ventouse BIOMASS Noir Sortie arrière

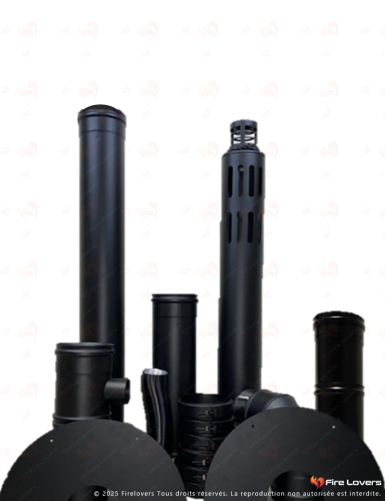

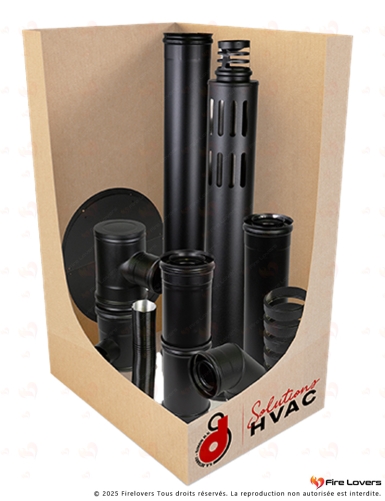

Contenu du Kit :

🔹 1 Élément droit 1000 mm
🔹 1 Élément droit 500 mm
🔹 1 Élément droit 280 mm à 400 mm

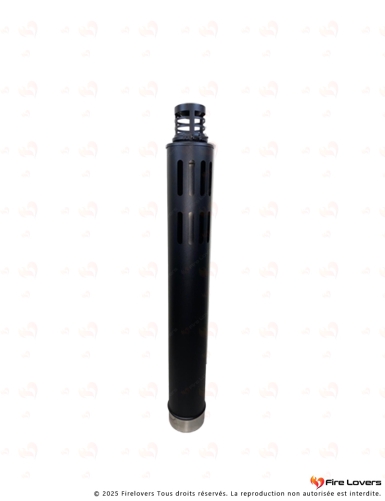

🔹 1 Terminal horizontal long
🔹 1 Coude 90°

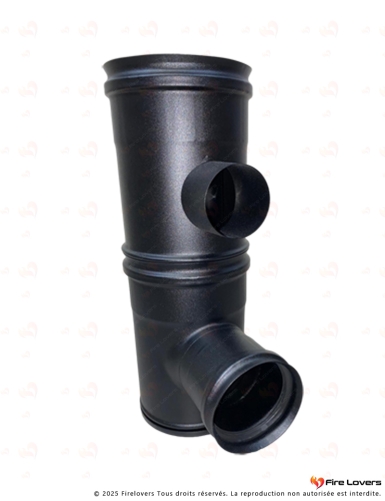

🔹 1 Té double 90° : Entrée d’air Ø60 M et sortie de fumées Ø80 F.
🔹 1 Flexible d’amenée d’air aluminium (1,5 m Ø 60)
🔹 2 Rosaces en acier finition noire
🔹 6 Brides de sécurité

Points forts du Kit Biomass :

✔ Évacuation et apport d’air intégrés : Améliore la combustion et réduit les risques de refoulement.
✔ Matériaux haut de gamme : Inox avec finition noire résistante à la corrosion.
✔ Adaptabilité maximale : Compatible avec notre gamme de poêles à granulés étanches.
✔ Installation simplifiée : Assemblage modulaire rapide et facile.
✔ Amélioration des performances : Apport optimisé d’air comburant pour une meilleure efficacité énergétique.
✔ Entretien ultra simple : Trappe de visite intégrée pour un nettoyage facile.

Installation étape par étape :

Préparation de l’installation

🔹 Outils nécessaires : Perceuse, visseuse, tournevis, mètre, niveau à bulle, scie à métaux, scie cloche ou meuleuse d’angle.
🔹 Équipements de sécurité : Gants et lunettes de protection.

Création du trou de passage

🔹 Pour un conduit de 125 mm de diamètre extérieur, réalisez un trou de 180 mm de côté.
🔹 Utilisez une scie cloche adaptée ou une meuleuse d’angle pour découper le trou.
🔹 Assurez-vous que les bords sont propres et lisses pour faciliter l’ajustement.

Montage des éléments du kit

🔹 Fixation du Té double 90° sur la sortie du poêle.
🔹 Assemblage des éléments droits (1000 mm et 500 mm) et de l’élément ajustable.
🔹 Installation du coude 90° pour orienter le conduit.
🔹 Fixation du terminal horizontal pour l’évacuation des fumées.

Connexion de l’arrivée d’air

🔹 Connexion du flexible d’amenée d’air au Té double 90°.
🔹 Orientation du flexible vers une source d’air frais extérieure.

Finition et sécurisation

🔹 Fixation des 6 brides de sécurité pour assurer la stabilité.
🔹 Installation des rosaces de finition en acier noir.

Mise en service du poêle

🔹 Remplissage du réservoir de granulés.
🔹 Ventilation de la pièce pour la première combustion.
🔹 Vérification du bon fonctionnement et absence de fuites.

Temps d’installation :

🔹 Durée estimée : 2 à 4 heures.
🔹 Outils nécessaires : Perceuse, forets, tournevis, niveau à bulle, scie à métaux, silicone haute température.

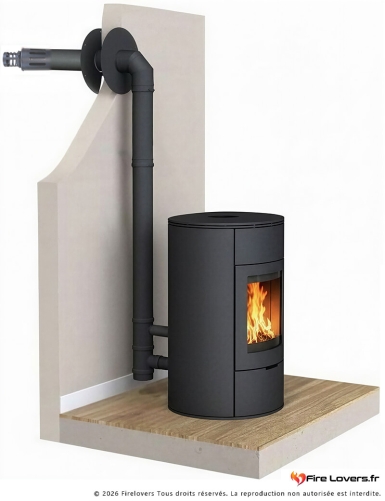

Le Kit Biomass Concentrique Inox Noir Ø80/125 est la solution parfaite pour une installation efficace et sécurisée. Il optimise la performance de votre poêle tout en garantissant une évacuation des fumées optimale et un apport d’air comburant maîtrisé. Idéal pour une installation durable et conforme aux normes en vigueur !
