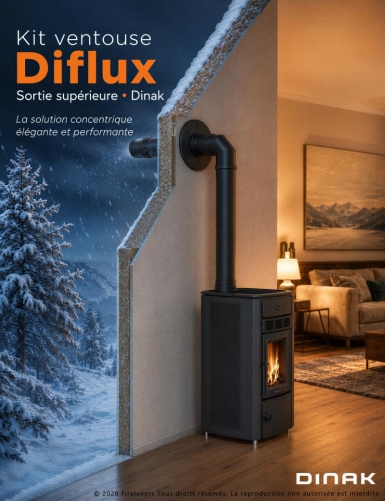

Kit Ventouse DIFLUX Noir Sortie supérieure

Composition exhaustive : Élément ajustable long 80/134mm (1EP) • Coude à 90° (433) • Terminal horizontal ajustable 689-890mm (011) • Rosace intérieure (13D) • Rosace extérieure (134) • Colliers d’union (070) fournis pour chaque jonction.

Tutoriel d'Installation Pas à Pas

1. Préparation : Vérifiez que tous les composants sont présents. Temps de pose estimé : 2 à 3 heures. Outils requis : Perceuse, scie cloche Ø140 mm, niveau à bulle.

2. Montage de l'élément ajustable (1EP) : Emboîtez l’élément Ø80/134 directement sur la sortie supérieure du poêle. Fixez solidement avec un collier d’union (070).

3. Installation du coude (433) : Connectez le coude à 90° à l’extrémité du 1EP. Orientez-le vers le mur en respectant une pente descendante de 3 % vers l’extérieur.

4. Perçage du Mur : Tracez l'axe et percez à l’aide d’une scie cloche de Ø140 mm minimum. Prévoyez un léger dégagement pour les rosaces de finition.

5. Finitions et Terminal (011) : Installez les rosaces (13D intérieure / 134 extérieure). Emboîtez le terminal télescopique dans le coude et ajustez sa longueur (689 à 890 mm).

6. Vérification finale : Contrôlez que chaque jonction dispose de son collier d'union (070). La sortie terminale doit dépasser de 40 cm minimum du mur extérieur.

Conseils d'Expert Firelovers

Grâce à l’usinage de haute précision Dinak et à leur empattement de 40 mm, l’assemblage mécanique avec colliers d’union assure une étanchéité durable sans ajout de mastic ou de joint silicone. Respectez une distance de sécurité de 10 cm avec les matériaux combustibles.
