Conduit Concentrique • PGI Jeremias Gamme Twin Biomass

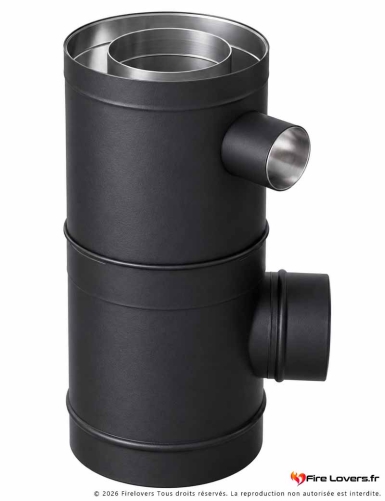

TÉ DOUBLE 90° ENTRÉE AIR Ø 60 M / FUMÉES Ø 80 F
La pièce technique ultime pour connecter simultanément l'évacuation et l'alimentation de votre appareil. Ce Té double concentrique à 90° de la gamme Jeremias Twin Biomass (Ø 80/125 mm) intègre un piquage d'air de Ø 60 mm mâle et un raccordement de fumées de Ø 80 mm femelle. Il permet de diviser ou de regrouper les flux d'air comburant et de gaz brûlés directement à l'arrière ou au-dessus de votre poêle à pellets.
Sortie Fumées
Ø 80 mm F
Raccordement femelle direct
Entrée d'Air
Ø 60 mm M
Piquage mâle étanche
Dimension Ligne
Ø 80/125
Système concentrique double paroi
Design Intérieur
Noir Mat
Laquage Premium
L'optimisation des flux : Ce Té double sépare physiquement de manière parfaite l'extraction des gaz de combustion et l'aspiration d'air comburant. Sa conception spécifique avec entrée d'air mâle en 60 mm et sortie de fumées femelle en 80 mm correspond aux configurations de raccordement directes exigées par de grandes marques de poêles à granulés étanches.
Raccordement Double Fonction • Piquage d'air mâle Ø 60 mm • Sortie fumées femelle Ø 80 mm • Corps concentrique Ø 80/125 mm • Finition laquée Noir Mat Haute Température
Ce qui le rend différent
L'ingénierie double flux condensée en un raccord
Double Orientation Parallèle
• Gestion optimisée des conduits : Permet de diviser les flux à un angle net de 90° pour distribuer indépendamment l'air frais et la fumée vers leurs buses respectives.
• Gain de place majeur : Évite de superposer deux tés simples différents à l'arrière de l'appareil.
Diamètres Asymétriques Spécifiques
• Piquage air Ø 60 mm Mâle : Parfaitement calibré pour s'insérer directement dans les gaines flexibles d'air standards.
• Sortie fumées Ø 80 mm Femelle : Garantit un emboîtement parfait et hermétique pour évacuer les gaz brûlés en toute conformité.
Échange Thermique Intelligent
• Préchauffage de l'air comburant : L'air extérieur descend par la double paroi externe en récupérant les calories du tube intérieur de fumée, améliorant ainsi la combustion.
• Performance énergétique accrue : Augmente le rendement global du poêle et réduit la consommation de granulés.
Fabrication Haute Performance Jeremias
• Inox de qualité supérieure : La structure interne résiste idéalement aux températures élevées et à l'acidité des condensats.
• Esthétique soignée : Le laquage Noir Mat haut de gamme s'intègre harmonieusement dans votre salon.
Ce Té double n'est PAS le bon choix si…
• L'entrée d'air comburant de votre poêle requiert un diamètre de Ø 80 mm (dans ce cas, optez plutôt pour un Té d'air ajustable standard de Ø 80 mm).
• Vos conduits et composants de fumisterie principaux appartiennent à une autre marque que Jeremias (le mélange de marques sur une même ligne est proscrit par le DTU).
• Votre appareil de chauffage est un poêle à bois traditionnel ou un foyer ouvert non étanche (ces conduits concentriques double flux sont dédiés exclusivement aux technologies de poêles à granulés étanches).
Un doute sur les diamètres de vos piquages ? Sollicitez notre équipe technique pour confirmer la compatibilité de votre appareil.
Spécifications techniques
• Référence Produit : A2KBN39C080
• Type de composant : Té double concentrique à 90° séparateur de flux
• Diamètre du conduit principal : Ø 80/125 mm (Concentrique double paroi)
• Caractéristiques du piquage d'air : Ø 60 mm Mâle
• Caractéristiques de la sortie fumées : Ø 80 mm Femelle
• Matériaux : Paroi interne en Acier Inoxydable haut de gamme / Paroi externe en acier laqué Noir Mat Haute Température
• Application : Exclusivement pour raccordements étanches de poêles à granulés de bois (Pellets)
• Montage : Assemblage par emboîtement mâle/femelle. Nécessite la mise en place de joints silicone côté fumées (non inclus) pour garantir une étanchéité parfaite sous pression.
Questions fréquentes • TÉ DOUBLE TWIN BIOMASS
À quoi sert précisément la configuration asymétrique Ø 60 M / Ø 80 F ?+
Cette configuration répond précisément aux besoins de raccordement de certains poêles à granulés étanches dont la buse d'évacuation des fumées est un mâle de 80 mm (nécessitant donc un raccord récepteur femelle de 80 mm) et dont l'aspiration d'air se fait via un orifice de 60 mm (le piquage mâle de 60 mm venant s'emboîter directement dans la gaine flexible d'amenée d'air reliée à l'appareil). Elle permet un montage direct et limite l'accumulation d'adaptateurs.
Ce Té double élimine-t-il le besoin d'installer un Té de branchement avec tampon de purge ?+
Ce composant fait office de raccordement de jonction et de séparation de flux au plus près de l'appareil. Selon l'architecture de votre conduit (évacuation par l'arrière ou configuration verticale en haut de poêle), la présence d'un Té avec tampon de visite peut rester obligatoire à la base du conduit vertical pour permettre l'évacuation des condensats et l'accès pour le ramonage réglementaire.
Puis-je l'associer à une autre marque de fumisterie concentrique ?+
Non, cela est formellement interdit. Bien que les dimensions extérieures annoncées soient de 80/125 mm, chaque fabricant met en œuvre ses propres tolérances géométriques, profondeurs d'emboîtement et systèmes d'étanchéité par joints. Pour des raisons évidentes de sécurité face aux risques d'intoxication au monoxyde de carbone, la ligne complète doit obligatoirement être de la gamme Jeremias Twin Biomass.
Validation technique avant achat
Avant de valider votre commande de fumisterie, notre équipe technique dédiée étudie votre projet pour confirmer la cohérence complète de votre tracé : respect du nombre de dévoiements maximum, choix des tés de purge et diamètre adapté à votre poêle à pellets.
📞 Téléphone
09 71 31 22 36
Lun – Ven • 09h – 19h
🚚 Livraison suivie
Expédition rapide, sur rendez-vous et marchandise assurée contre les risques de transport.
💳 Paiement 3x – 12x
Options de paiement fractionné en 3x–4x sans frais ou financement à long terme.
Voir les détails
Conseil Firelovers : Assurez-vous que l'orifice d'aspiration d'air de votre poêle mesure bien 60 mm de diamètre pour permettre un raccordement direct et étanche via le piquage mâle.
⚠️ Rappel réglementaire : L'installation de conduits étanches concentriques double flux pour les poêles à granulés doit impérativement respecter les exigences fixées par le DTU 24.1. L'étanchéité sous pression du circuit des fumées et le maintien des distances de sécurité par rapport aux matériaux combustibles sont fondamentaux pour la sécurité de votre habitation.
