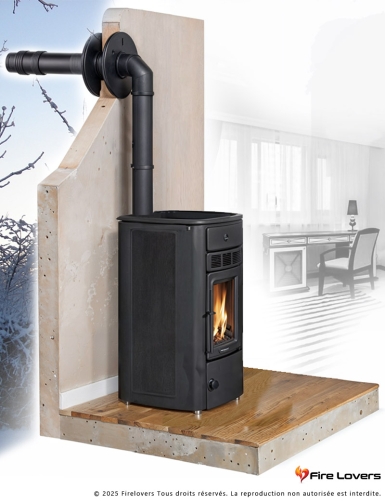

Kit Ventouse DINAK DIFLUX PELLETS Noir Sortie supérieure

Le Kit DIFLUX PELLETS – Sortie Supérieure est conçu pour l’installation des poêles à granulés étanches. Ce kit est spécialement adapté aux modèles avec une sortie supérieure de la marque Extraflame. Grâce au système DINAK DIFLUX, il permet une évacuation des fumées et une arrivée d’air frais simultanée, garantissant une installation sécurisée et performante.

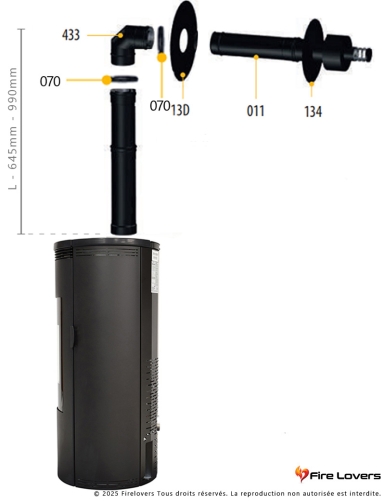

📦 Composition du Kit :

🔹 1EP : Élément ajustable long (raccordement 80/134 mm).
🔹 433 : Coude à 90° pour faciliter l’orientation du conduit.

🔹 070 : Collier d'union.
🔹 13D : Rosace de finition intérieure pour un rendu propre.
🔹 134 : Rosace de finition extérieure pour une protection esthétique.
🔹 011 : Terminal horizontal ajustable (de 689 à 890 mm) assurant l’évacuation des fumées.

Performance et sécurité :

✔ Conception concentrique : Évacuation des fumées et admission d’air frais simultanée.
✔ Isolation optimale : Évite la condensation et améliore le rendement du poêle.
✔ Sortie horizontale : Installation simplifiée avec terminal réglable.
✔ Résistance aux températures élevées : Matériau Inox 316L pour une longue durée de vie.

Caractéristiques techniques :

🔹 Matériau : Inox 316L, haute résistance.
🔹 Épaisseur : Paroi intérieure de 0,4 mm.
🔹 Diamètre : 80 mm (évacuation) & 134 mm (concentrique).
🔹 Température max : 450°C.
🔹 Finition : Laquage noir mat pour un design moderne.

Instructions d’installation :

🔹 Sortie horizontale : Positionnée à 2 mètres minimum du sol extérieur.
🔹 Compatible avec : Poêles à granulés étanches uniquement.
🔹 Distance de sécurité : Respecter 10 cm minimum avec les matériaux combustibles.
🔹 Certification : CE & DTA CSTB 14/16 - 2233.

Installation pas à pas :

🔹 1. Préparation

• Vérifiez que tous les composants sont présents :

  • 1EP : Élément ajustable long

  • 433 : Coude à 90°

  • 13D / 134 : Rosaces de finition intérieure et extérieure

  • 011 : Terminal horizontal ajustable (de 689 à 890 mm)

  • 070 : Colliers d’union (à chaque jonction)

• Préparez vos outils : niveau à bulle, perceuse avec scie cloche Ø140 mm, visseuse, tournevis, mètre, etc.

🔹 2. Montage de l’élément ajustable long (1EP)

• Emboîtez l’élément 1EP Ø80 directement sur la sortie supérieure du poêle.

• Fixez-le solidement à l’aide d’un collier d’union (070) pour assurer la stabilité mécanique et l’étanchéité.

• Si le poêle est prévu pour un raccordement étanche 80/134, veillez à bien insérer l’adaptateur ou le joint correspondant si nécessaire.

🔹 3. Installation du coude à 90° (433)

• Connectez le coude à 90° à l’extrémité de l’élément 1EP.

• Orientez-le vers le mur à traverser, en respectant une légère pente vers l’extérieur (env. 3 %) pour évacuer la condensation.

• Fixez le coude avec un collier d’union (070) pour garantir l’étanchéité de la jonction.

🔹 4. Perçage du mur

• Mesurez l’axe de sortie du terminal horizontal à l’aide d’un niveau laser ou d’un mètre.

• Percez le mur à l’aide d’une scie cloche de Ø140 mm minimum (prévoir un léger dégagement pour faciliter la pose de la rosace).

🔹 5. Installation des rosaces de finition

• Installez la rosace intérieure (13D) côté intérieur pour une finition propre autour du terminal.

• Posez la rosace extérieure (134) à l’extérieur pour assurer l’esthétique et protéger l’entrée du conduit.

🔹 6. Fixation du terminal horizontal (011)

• Ajustez la longueur du terminal télescopique (011) entre 689 et 890 mm selon l’épaisseur du mur.

• Emboîtez-le dans le coude 433 et fixez l’ensemble avec un collier d’union (070).

• Vérifiez que la sortie terminale dépasse bien du mur, conformément à la réglementation (en général ≥40 cm selon zone 3).

🔹 7. Vérification finale

• ✅ Contrôlez que toutes les jonctions sont solidement maintenues par les colliers 070.

• ✅ Vérifiez que le montage est bien vertical, sans contrainte mécanique.

• ✅ Assurez-vous de la présence du joint d’étanchéité dans le terminal si le kit en est équipé.

• ✅ Confirmez que l’ensemble respecte la norme DTU 24.1, en particulier pour une sortie murale en zone 3.

🔸 Conseils complémentaires Firelovers

• Respectez l’espacement minimal au mur (8 cm), sauf si vous utilisez un écran thermique.

• Prise d’air comburant directe recommandée si l’appareil est étanche (non incluse dans ce kit, mais disponible sur Firelovers.fr).

• Prenez des photos de l’installation finale pour votre dossier de garantie.

Temps d’installation :

🔹 Temps total estimé : 2 à 3 heures.
🔹 Outils nécessaires : Perceuse, forets, tournevis, niveau à bulle, clé plate.

Conseils :

🔹 Respectez les distances de sécurité pour éviter tout risque d’incendie.
🔹 Utilisez les fixations fournies pour garantir la stabilité de l’installation.
🔹 Assurez un contrôle de l’étanchéité après l’installation pour éviter toute fuite.

Le Kit DIFLUX PELLETS – Sortie Supérieure est la solution parfaite pour une installation efficace et sécurisée. Grâce à son conduit concentrique innovant, il optimise la ventilation et améliore les performances de votre poêle. Idéal pour une installation en maison neuve ou en rénovation !

⚠️ Remarque technique importante

Ce kit ne nécessite aucun joint additionnel entre les éléments, en dehors de ceux fournis ou préinstallés (ex. : trappe de visite du té fumées).

👉 Grâce à la faible pression en pascals générée en ventouse horizontale, à l’usinage de haute précision des composants Dinak, et à leur empattement parfaitement calibré de 40 mm, l’assemblage mécanique avec colliers d’union assure une étanchéité durable et conforme aux exigences normatives, sans ajout de mastic ou de joint silicone.
